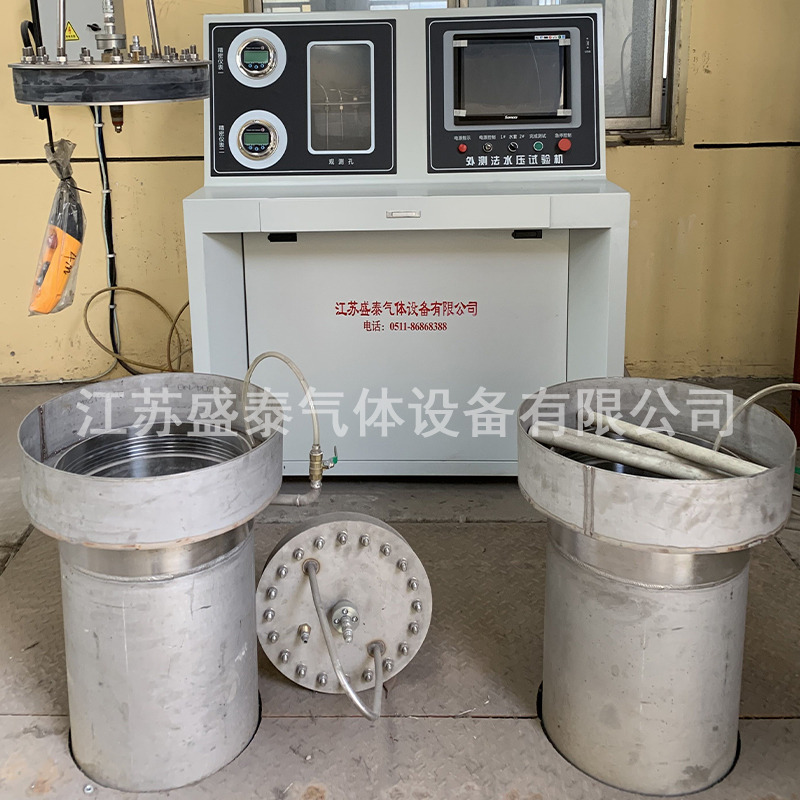

HDY3-SWK-1外測法水壓試驗機

適用於各種高壓氣瓶做外測法水壓試驗。設備依據GB/T9251-2011《氣瓶水壓試驗方法》設計、製造。滿足壓縮天然氣鋼瓶與不同類型、規格的鋼質內襯環向纏繞氣瓶定期檢驗。



其工作原理為：將受試瓶置於一個特製的水套內，采用高壓泵對受試瓶進行增壓，達設定壓力後自動進入保壓狀態，對受試瓶進行耐壓試驗，與此同時，氣瓶在試驗壓力下體積膨脹，把水套內的一部分水擠壓到量杯中，這部分水量就是受試瓶的容積變形量，通過水量采集係統傳輸至工控機中。氣瓶卸壓後，彈性變形消失，於是量杯中的水又返回至水套內，未返回的水量就是受試瓶的容積殘餘變形量。容積殘餘變形量與全變形量的百分比就是氣瓶的容積殘餘變形率。通過試驗，可精確測出氣瓶的容積殘餘變形率，以保證氣瓶的安全使用。



主要技術參數：

適應氣瓶範圍： 直徑Φ219-425mm、長度L600-2000mm；

測試效率： 10-12 隻/小時（40L 氣瓶為例）；

測試精度： 0.1g（膨脹水量）；

壓力傳感器精度： 0.06MPa；

溫度傳感器精度： ±0.05°C；

試壓泵功率： 1.5kw；

試驗環境溫度(T1)： ≥5°C；

介質溫度範圍(T2)： ≥T1+5°C；

輸入電壓： 220V(二相) + 380V(三相)；

輸出壓力： 0-60MPa 可選；

氣動操作件空氣壓力大小： ≤0.8MPa；

檢測數據保存時間： ≥30 年；

采用國內知名品牌氣動閥，控製水路；

水套蓋用國際先進的脹套式密封；

螺紋密封采用快速密封機構和特殊材料；

高壓快速接頭采用西班牙進口品牌INTEVA；

操作和數據顯示采用大規格觸摸屏。
